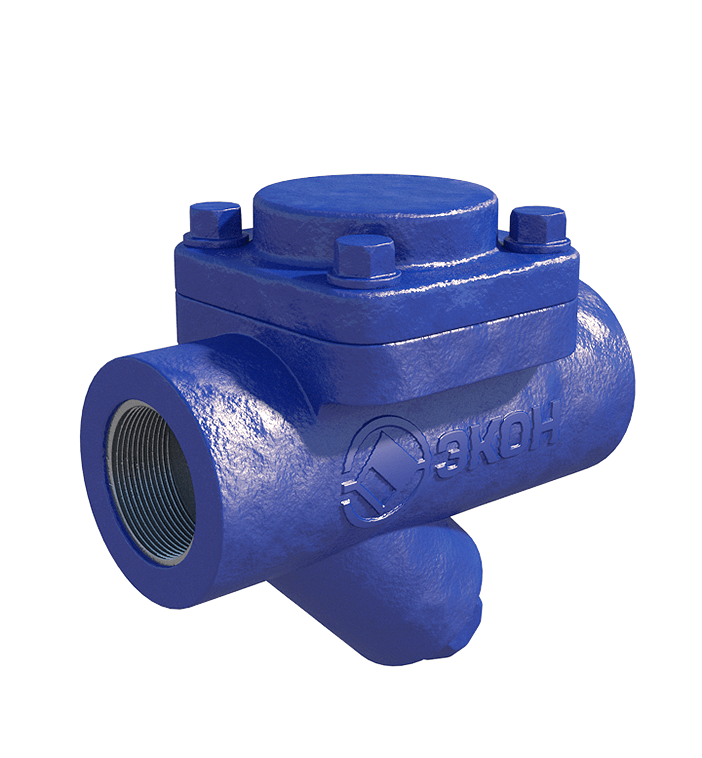

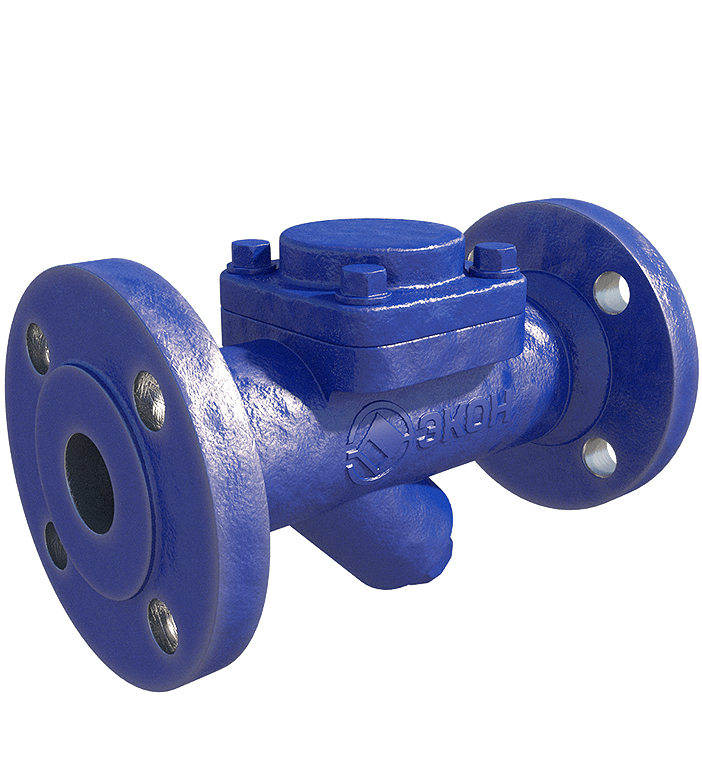

Термостатические конденсатоотводчики КТС16
Цена указана без учета НДС

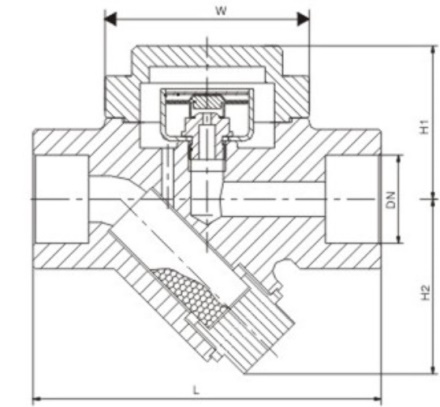

ЧЕРТЕЖИ
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| DN | G ½”...2”, DN15...50 |
| PN | 16 бар |
| Т макс | +250°С |
| Присоединение | Резьбовое, фланцевое |
| Материал корпуса | Углеродистая сталь WCB |
| Материал термостатической капсулы | Нержавеющая сталь |
| Материал уплотнений | Графит |
| Минимальная температура окружающей среды | -20°С |
ОПИСАНИЕ
Конденсатоотводчик термостатический КТС16 используется для дренажа паровых магистралей, удаления конденсата из резервуаров и емкостей, сушильных машин, варочных котлов, стерилизаторов, прессов, вулканизаторов, автоклавов, и т. д. Применяется в качестве воздухоотводчиков на паропроводах. Может устанавливаться на улице.
ПРИПЦИП РАБОТЫ
Принцип действия основан на разности температур пара и конденсата. Изменение температуры приводит к вскипанию/конденсации жидкости внутри капсулы, соединенной с выпускным клапаном, что позволяет отводить неконденсируемые газы и конденсат ниже температуры насыщения. Преимущественно применяется для дренажа пароспутников, автоклавов, варочных котлов, вулканизаторов, отопительного оборудования и др.
Технические характеристики
| Номинальный диаметр DN | 15-50 |
| Номинальное давление PN | 16 бар |
| Максимальная температура рабочей средыTmax | 250 °С |
| Рабочая среда | Водяной пар |
| Расположение на трубопроводе | Горизонтально, вертикально |
| Тип присоединения |
КТ131 - Внутренняя резьба R |
| КТ133 - Фланцевый по ГОСТ 33259-2015 |
Ограничения применения
| Давление рабочей среды, бар | Максимальная температура рабочей среды,°С |
| 13,9 | 250 |
| 14,7 | 200 |
| 15,5 | 150 |
| 16 | 50 |
Пропускная способность, кг/ч
| DN | Перепад давления, бар | ||||||
| 1 | 2 | 4 | 6 | 8 | 10 | 16 | |
| 15–25 | 95 | 150 | 190 | 240 | 270 | 290 | 340 |
| 32–50 | 160 | 250 | 340 | 420 | 480 | 550 | 740 |
Спецификация материалов
| № | Наименование | Материал |
| 1 | Корпус | Cталь WCB |
| 2 | Крышка | Cталь WCB |
| 3 | Седло | Сталь 20X13 |
| 4 | Капсула | Cталь AISI 304 |
| 5 | Фильтр | Cталь AISI 304 |
| 6 | Пробка | Cталь 25 |

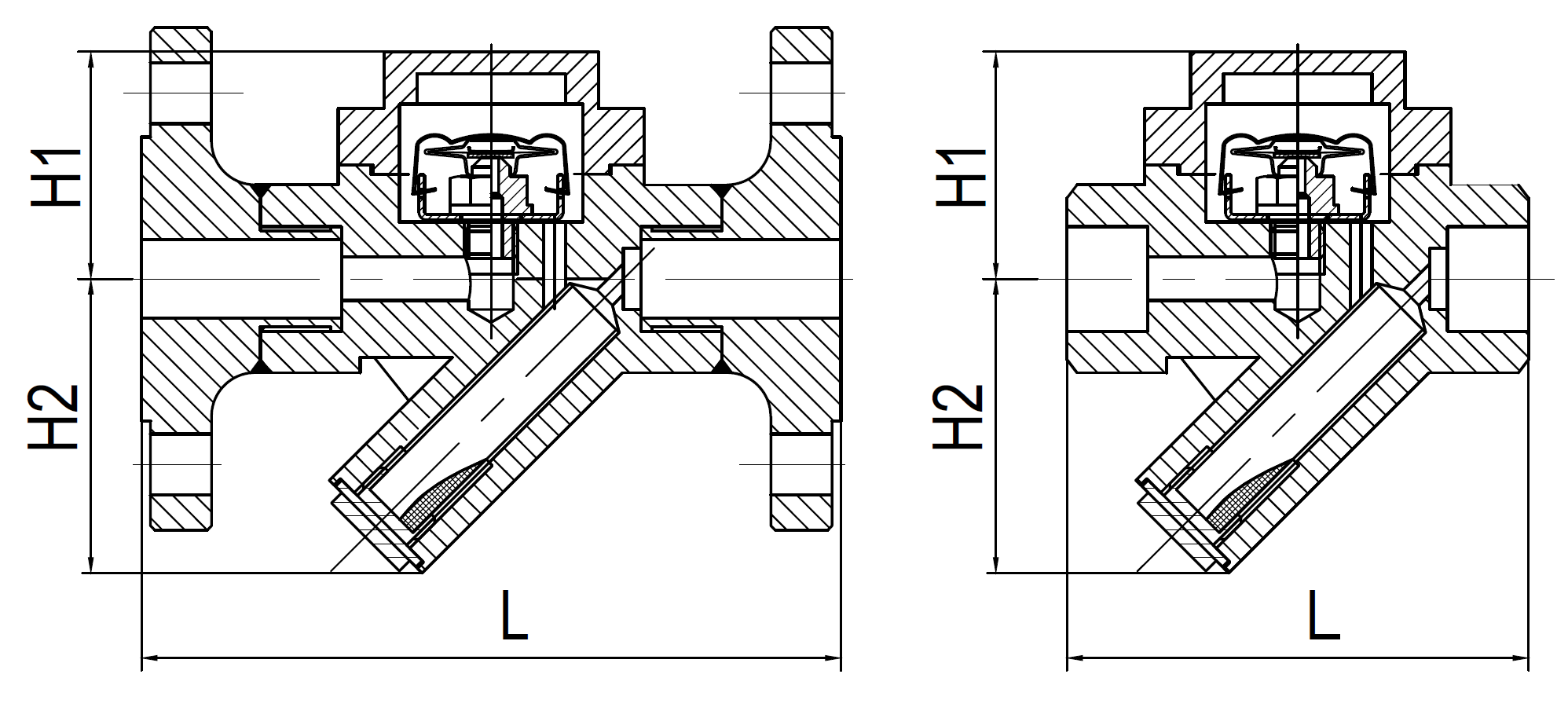

Массогабаритные характеристики
|
DN |
L, мм |
H1, мм |
H2, мм |
Масса, кг |
||
|
КТ131 |
КТ133 |
КТ131 |
КТ133 |
|||
|
15 (½”) |
100 |
175 |
58 |
55 |
1,8 |
4,0 |
|
20 (¾”) |
100 |
175 |
58 |
55 |
2,0 |
4,2 |
|
25 (1”) |
120 |
200 |
60 |
55 |
2,0 |
4,2 |
|
32 (1 ¼”) |
150 |
250 |
85 |
60 |
3,8 |
4,8 |
|
40 (1 ½”) |
150 |
250 |
85 |
60 |
4,0 |
10,0 |
|
50 (2”) |
160 |
270 |
85 |
60 |
4,2 |
10,1 |
