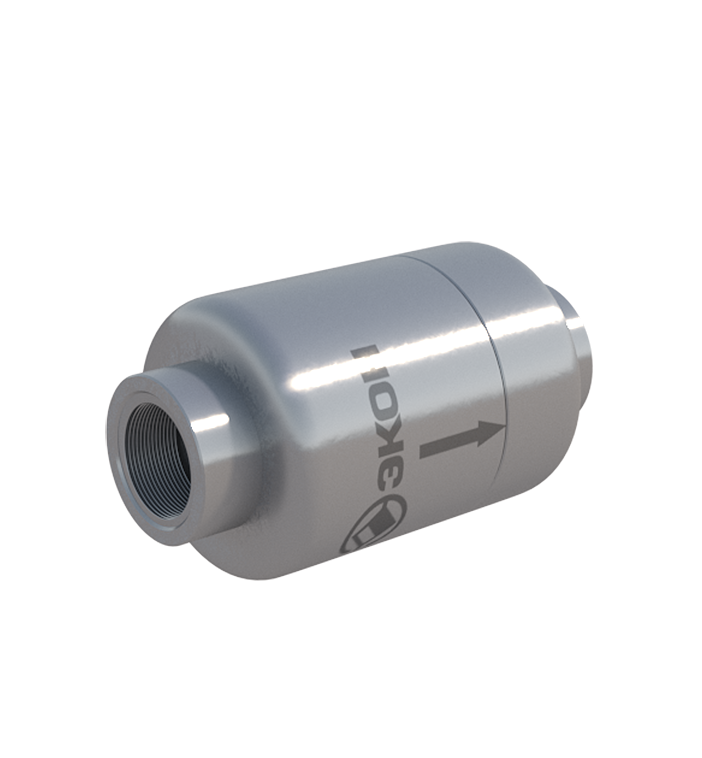

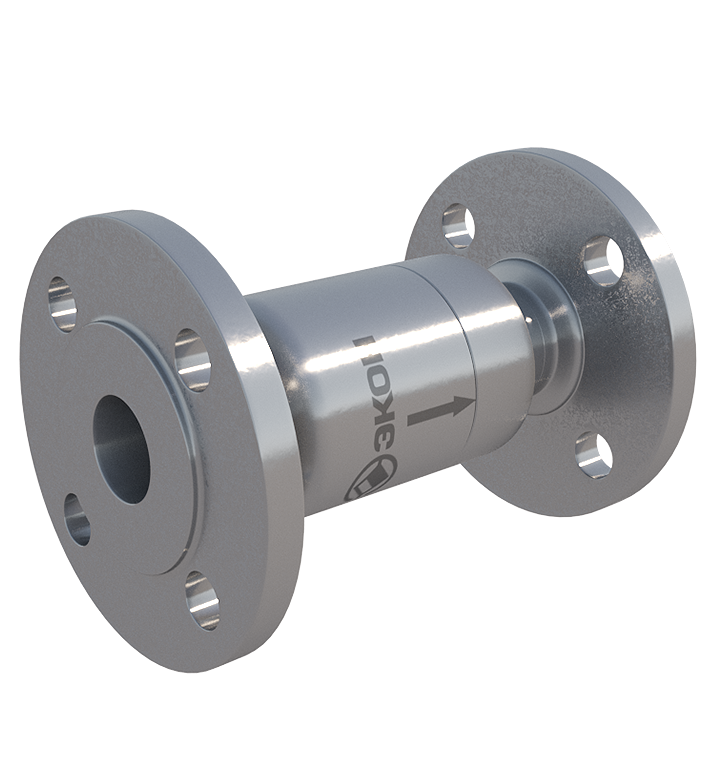

Конденсатоотводчик термостатический ЭКОН КТС 32
Цена указана без учета НДС
ЧЕРТЕЖИ
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| DN | 15–25 |
| PN | 32 бар |
| Т макс | +250°С |
| Рабочая среда | Водяной пар |
| Расположение на трубопроводе | Горизонтально, вертикально |
| Присоединение | Резьбовое, фланцевое |
ОПИСАНИЕ
Конденсатоотводчик термостатический ЭКОН КТС 32 – термостатический капсульный конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий. Принцип действия основан на разности температур пара и конденсата. Изменение температуры приводит к вскипанию/конденсации жидкости внутри капсулы, соединенной с выпускным клапан, что позволяет отводить неконденсируемые газы и конденсат ниже температуры Преимущественно применяется для дренажа пароспутников, автоклавов, варочных котлов, вулканизаторов, отопительного оборудования и др.
Технические характеристики
| Номинальный диаметр DN | 15–25 |
| Номинальное давление PN | 40 бар |
| Максимальное рабочее давление | 32 бар |
| Максимальная температура рабочей средыTmax | 250 °С |
| Рабочая среда | Водяной пар |
| Расположение на трубопроводе | Вертикально (сверху вниз) |
| Тип присоединения |
Внутренняя резьба G |
Ограничения применения
| Давление рабочей среды, бар | Максимальная температура рабочей среды,°С |
| 26,1 | 250 |
| 27,5 | 200 |
| 29,0 | 150 |
| 30,8 | 100 |
Пропускная способность, кг/ч
| DN | Перепад давления, бар | ||||||||
| 1 | 2 | 4,5 | 6 | 8 | 10 | 12 | 14 | 21 | |
| 15–25 | 95 | 135 | 215 | 250 | 290 | 320 | 355 | 400 | 450 |
| Примечание: расход конденсата указан при температуре на 10°С ниже температуры насыщения |

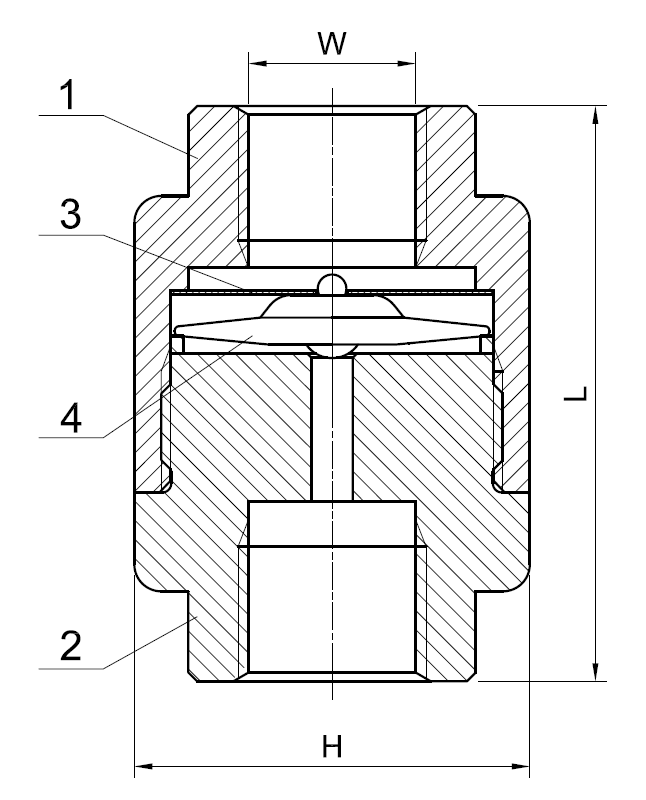

Спецификация материалов
| № | Наименование | Материал |
| 1 | Крышка | Нержавеющая сталь 12Х18Н10Т |
| 2 | Корпус | |
| 3 | Фильтр | |
| 4 | Капсула |
Массогабаритные характеристики
|
DN |
L, мм |
H, мм |
W, мм |
Масса, кг |
|
15 (½”) |
64 |
Ø44 |
27 |
0,4 |
|
20 (¾”) |
64 |
Ø44 |
36 |
0,4 |
|
25 (1”) |
64 |
Ø44 |
40 |
0,4 |
