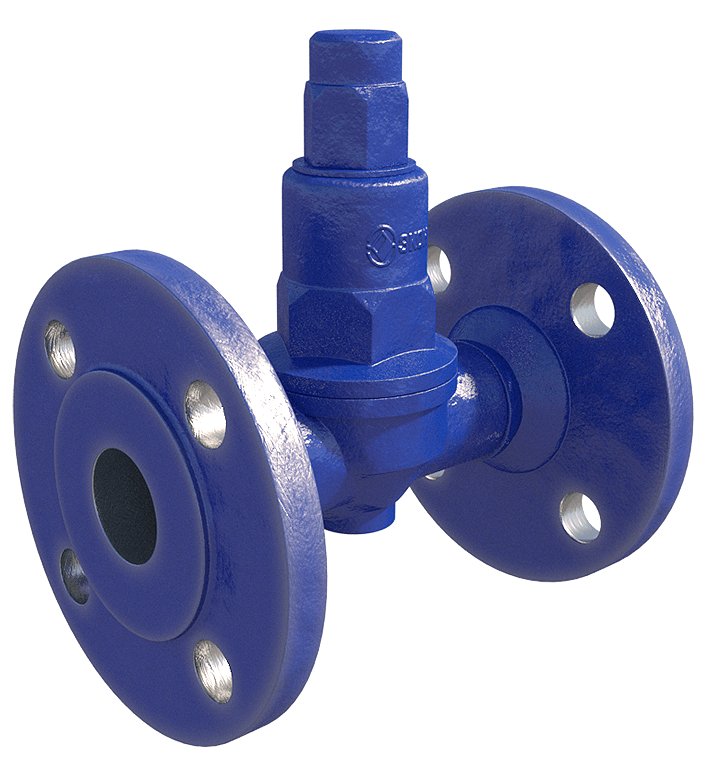

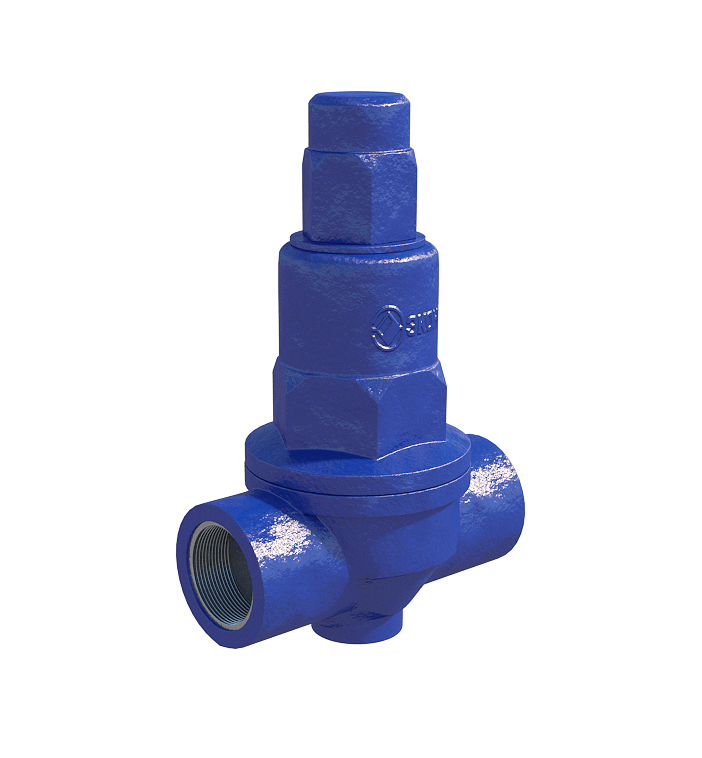

Биметаллические конденсатоотводчики КБМ16Р с функцией регулирования
Цена указана без учета НДС
ЧЕРТЕЖИ
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| DN | G ½”...2”, DN15...50 |
|---|---|
| PN | 16 бар |
| Т макс | +220°С |
| Присоединение | Резьбовое, фланцевое |
| Материал корпуса | Сталь А105 |
| Материалвнутренних элементов | Нержавеющая сталь |
| Материал уплотнений | Графит |
| Минимальная температура окружающей среды | -40°С |
| Диапазон настройки температуры конденсата | от 80°С до 180°С |
ОПИСАНИЕ
Конденсатоотводчик биметаллический КБМ16Р используется для отвода конденсата из паровых магистралей, теплообменников, в химической и нефтегазовой промышленности и т.д. Применение в качестве воздухоотводчика на паропроводах. Может устанавливаться на улице.
ПРИПЦИП РАБОТЫ
Принцип действия основан на разности температур пара и конденсата. Изменение температуры приводит к расширению/сжатию биметаллического элемента, соединенного с выпускным клапаном, что позволяет отводить неконденсируемые газы и конденсат ниже температуры насыщения. Преимущественно применяется для дренажа паропроводов перегретого пара, паровых регистров, пароспутников, отопительного оборудования и др.
Технические характеристики
| Типоразмеры DN | 15-50 |
| Номинальное давление PN | 40 бар |
| Максимальная температура рабочей средыTmax | 220 °С |
| Рабочая среда | Водяной пар |
| Расположение на трубопроводе | Горизонтально, вертикально |
| Тип присоединения |
ТБ231 - Внутренняя резьба R |
| ТБ233 - Фланцевый по ГОСТ 33259-2015 |
Ограничения применения
| Давление рабочей среды, бар | Максимальная температура рабочей среды,°С |
| 37,0 | 220 |
| 37,9 | 200 |
| 39,1 | 150 |
| 40,0 | 100 |
Пропускная способность, кг/ч
|
DN |
Перепад давления, бар |
|||||||
|
1 |
2 |
4 |
6 |
7 |
8 |
10 |
16 |
|
|
15 – 25 |
180 |
280 |
350 |
440 |
450 |
460 |
480 |
510 |
|
32 - 50 |
350 |
470 |
550 |
700 |
800 |
- |
- |
- |
Примечание: Температура переохлаждения отводимого конденсата относительно температуры насыщения ΔТ = 10°С

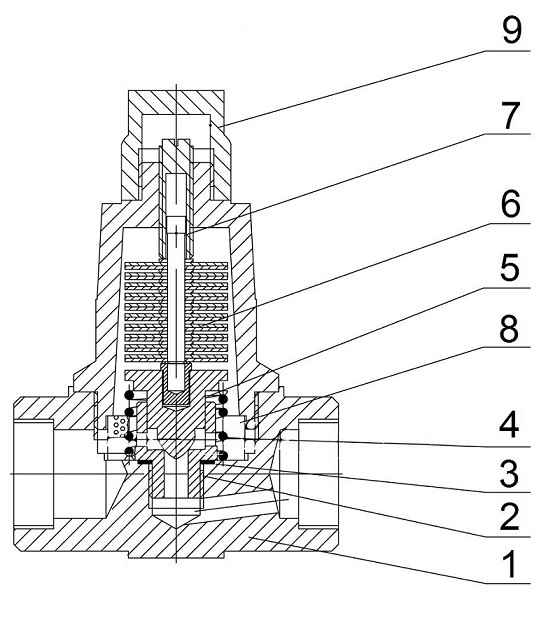

Спецификация материалов
| № | Наименование | Материал |
| 1 | Корпус | Cталь WCB |
| 2 | Седло | Сталь 20X13 |
| 3 | Прокладка | Cталь AISI 304 |
| 4 | Пружина | Cталь AISI 304 |
| 5 | Диск | Сталь 20X13 |
| 6 | Биметаллический элемент | Биметалл |
| 7 | Шток | Сталь 20X13 |
| 8 | Фильтр | Cталь AISI 304 |
| 9 | Регулировочная гайка | Сталь А105 |
Габаритные размеры
|
DN |
L, мм |
L,мм |
H1 |
H2 |
Масса, кг |
Масса, кг |
|
ТБ231 |
ТБ233 |
ТБ231 |
ТБ233 |
|||
|
15 (½”) |
95 |
170 |
110 |
23 |
2,6 |
4,0 |
|
20 (¾”) |
95 |
170 |
110 |
23 |
2,6 |
4,4 |
|
25 (1”) |
95 |
175 |
110 |
26 |
2,9 |
5,1 |
|
32 (1 ¼”) |
120 |
215 |
120 |
45 |
4,3 |
10,5 |
|
40 (1 ½”) |
120 |
220 |
120 |
45 |
4,4 |
11,8 |
|
50 (2”) |
170 |
220 |
130 |
50 |
4,9 |
14,1 |
* - по запросу
