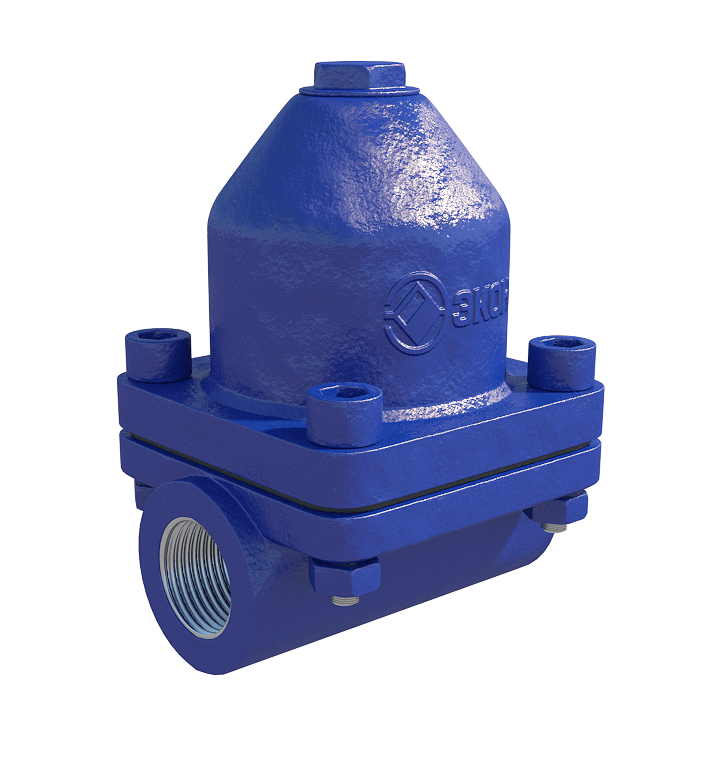

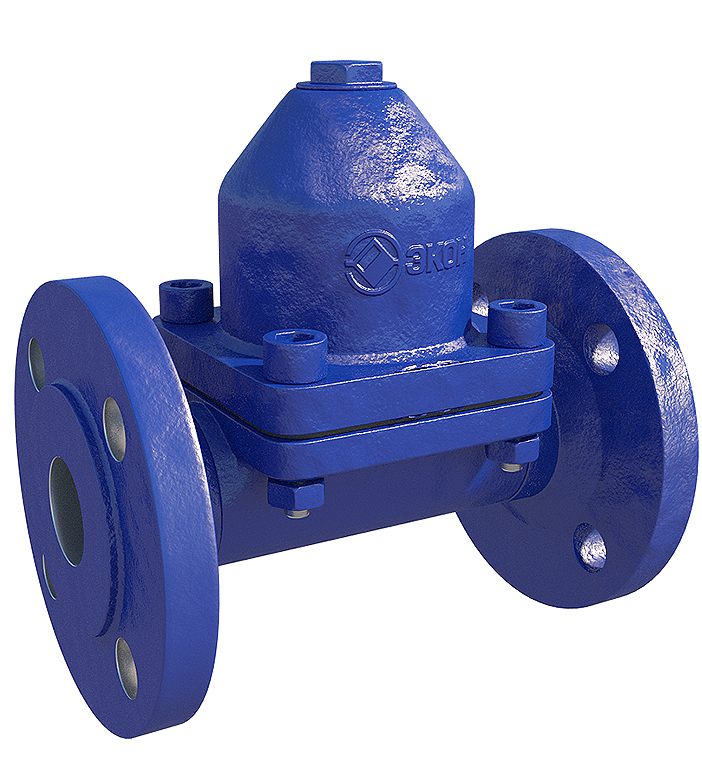

Биметаллические конденсатоотводчики КБМ25
Цена указана без учета НДС
ЧЕРТЕЖИ
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| DN | G ½”...2”, DN15...50 |
| PN | 25 бар |
| Т макс | +220°С |
| Присоединение | Резьбовое, фланцевое |
| Материал корпуса | Сталь А105 |
| Материалвнутренних элементов | Нержавеющая сталь |
| Материал уплотнений | Графит |
| Минимальная температура окружающей среды | -40°С |
ОПИСАНИЕ
Конденсатоотводчик биметаллический КБМ25 используется для отвода конденсата из паровых магистралей, теплообменников, в химической и нефтегазовой промышленности и т.д. Применение в качестве воздухоотводчика на паропроводах. Может устанавливаться на улице.
ПРИПЦИП РАБОТЫ
Принцип действия основан на разности температур пара и конденсата. Изменение температуры приводит к расширению/сжатию биметаллического элемента, соединенного с выпускным клапаном, что позволяет отводить неконденсируемые газы и конденсат ниже температуры насыщения. Преимущественно применяется для дренажа паропроводов перегретого пара, паровых регистров, пароспутников, отопительного оборудования и др.
Технические характеристики
| Типоразмеры DN | 15-25 |
| Номинальное давление PN | 40 бар |
| Максимальная температура рабочей средыTmax | 220 °С |
| Рабочая среда | Водяной пар |
| Расположение на трубопроводе | Горизонтально, вертикально |
| Тип присоединения |
ТБ131 - Внутренняя резьба R |
| ТБ133 - Фланцевый по ГОСТ 33259-2015 |
Ограничения применения
| Давление рабочей среды, бар | Максимальная температура рабочей среды,°С |
| 37 | 220 |
| 37,9 | 200 |
| 39,1 | 150 |
| 40 | 100 |
Пропускная способность, кг/ч
| DN | Перепад давления, бар | ||||||||
| 1 | 2 | 4 | 6 | 8 | 10 | 14 | 21 | 28 | |
| 15–25 | 330 | 410 | 500 | 630 | 730 | 810 | 890 | 950 | 1000 |

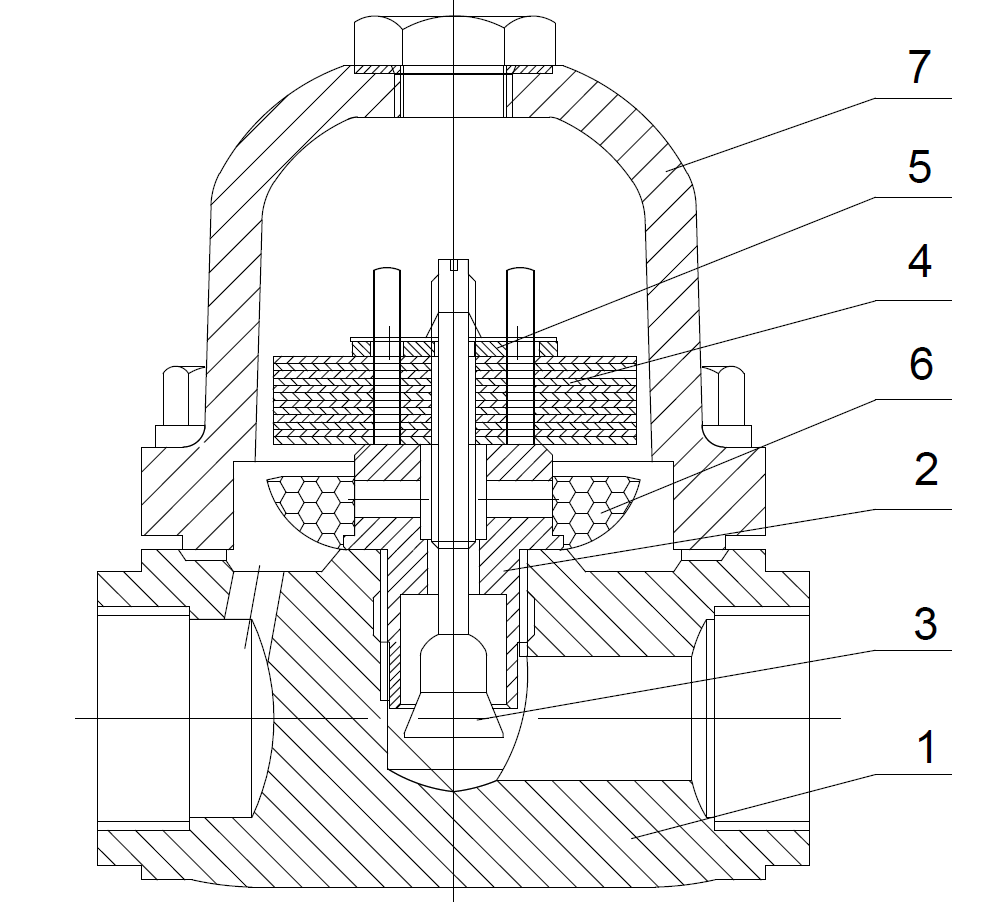

Спецификация материалов
| № | Наименование | Материал |
| 1 | Корпус | Cталь WCB |
| 2 | Седло | Сталь 20X13 |
| 3 | Плунжер | Сталь 20X13 |
| 4 | Биметаллический элемент | Биметалл |
| 5 | Распорное кольцо | Cталь AISI 304 |
| 6 | Фильтр | Cталь AISI 304 |
| 7 | Крышка | Cталь WCB |

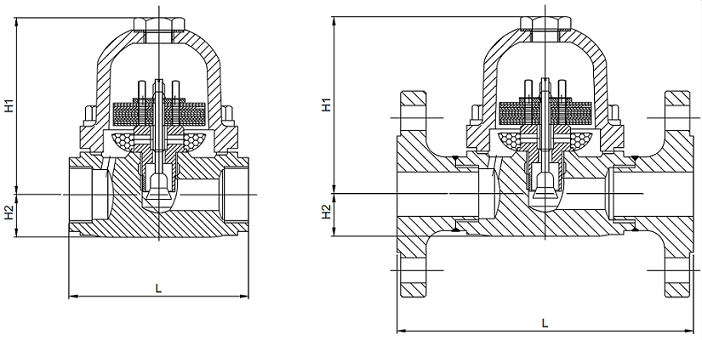

Габаритные размеры
|
DN |
L, мм |
H1, мм |
H2, мм |
Масса, кг |
||
|
ТБ131 |
ТБ133 |
ТБ131 |
ТБ133 |
|||
|
15 (½”) |
95 |
170 |
100 |
22 |
2,6 |
4,8 |
|
20 (¾”) |
95 |
170 |
100 |
22 |
2,6 |
4,8 |
|
25 (1”) |
95 |
175 |
100 |
22 |
2,9 |
5,1 |
|
32 (1 ¼”) |
150 |
250 |
130 |
37 |
4,3 |
6,5 |
|
40 (1 ½”) |
160 |
265 |
130 |
37 |
4,4 |
6,6 |
|
50 (2”) |
150 |
270 |
130 |
37 |
4,9 |
8,0 |
